-Empalmes de fusión. Permiten la unión permanente de dos fibras ópticas FO. Se realiza con una empalmadora y se
protege el empalme con una tubo termocontraible.
-Conectores. Los conectores permiten la unión de FO y el desmontaje de la unión. Se utilizan conectores de
distinto tipo: FC (norma de Japón), SC (norma americana de la Bell), ST (tipo bayoneta BNC),
D4, DIN (norma alemana DIN 47256), FDDI (para redes IEEE 802.8), E-2000 (norma de Suiza).
El pulido de los conectores es del tipo PC (Phisic Contac) y APC (Angular PC) con un corte a 8

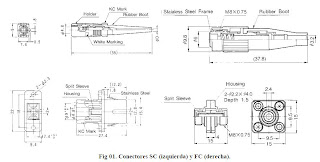

grados. En los dibujos de la lámina anexa se muestran algunos tipos de conectores en perspectiva.
-Atenuador. Actúa mediante un movimiento mecánico o con materiales de absorción. Son fijos (de 5, 10, 15 o
20 dB) o variables. En este caso el valor de atenuación puede ser ajustado a mano.
-Acopladores. Dispone de 3 o más puertas. Su función es dividir la señal óptica de entrada en varias salidas. Esta
división puede ser simétrica (igual potencia por cada puerta) o asimétrica (distinto valor). Se
aplica para obtener valores de monitoreo de potencia y para redes de distribución de señales (por
ejemplo en CATV).
-Circulador óptico El acoplador direccional es conocido circulador óptico y dispone de 3 o 4 puertas. La perdida de
inserción entre puertas P1-P2/P2-P3/P3-P1 es cercana a 1 dB. La pérdida de aislación entre las
puertas P1-P3/P3-P2/P2-P1 es de 25 dB. La pérdida de retorno de cada puerta es de 50 dB. La
construcción se realiza mediante rotadores de Faraday. Permite la transmisión bidireccional por la
misma FO. Este tipo de acción permite el uso de una sola FO pero el precio a pagar es una
elevada atenuación en los extremos y por ello solo aplicable en cortas longitudes.
-Aislador. Tiene una pérdida de inserción de 1 dB y de 25 dB de retorno. Se utiliza en amplificadores
ópticos y láser en aplicaciones analógicas. La señal reflejada puede incrementar el nivel de ruido
del láser. Consiste en un rotador de polarización de Faraday de 45 grados. La señal de retorno
rota 90 grados y se encuentra en contrafase (polarización de la onda).
-Monitor óptico Se trata de un acoplador más un aislador.
-Switch. Permite la permutación entre FO en forma opto-mecánica, termo-óptica (los polímeros cambian el
índice de refracción en función de la temperatura) o mediante un circuito electro-óptico de
NiLiO3 donde el índice de refracción se modifica en función de voltaje eléctrico. Se han
observado aplicaciones en conmutación de circuitos y en moduladores para alta velocidad.
-Filtro óptico. Es necesario para operaciones de separación de longitud de onda en WDM. Se construye
mediante filtro dieléctrico, AWG y ranuras de Bragg
-WDM (Dense Wavelength Division Multiplexing). Esta técnica de multiplexación permite transmitir
varias longitudes de onda por la misma FO.
-Lente Grin Rod Es un lente cilíndrico para empalmes y enfoque de emisores y detectores de luz.
-Modulador óptico Se trata de componentes basados en tecnología de Niobato de Litio que permiten fabricar
moduladores ópticos, acopladores direccionales o switch de diverso tipo.
-Amplificador óptico Se fundamenta en FO dopadas con Erbio.
DESCRIPCION DE COMPONENTES OPTICOS
1-TUBO TERMOCONTRAIBLE. El método tradicional de empalme para fibras ópticas recurre a la unión
mediante tensión superficial catalizada mediante el calentamiento por arco eléctrico. Para esta operación se utilizan tubos de
plástico termocontraibles. Se trata de una camisa protectora que contiene 3 elementos. Un miembro de tracción de acero
inoxidable de 50 mm de largo otorga la resistencia transversal necesaria para evitar stress al empalme. Un tubo interior
repone las características de protección originales contra la humedad a la superficie de la fibra óptica. Un tubo exterior adhiere firmemente a la fibra óptica de forma tal que impide cualquier corte o falla posterior.
2-CONECTORES OPTICOS. Los conectores tienen las siguientes características:
-Están compuestos de tres elementos: Un cuerpo exterior de plástico o de metal. Un mecanismo de soporte del conector al
acoplador (unión doble) del tipo roscado o de inserción push-pull. Un ferrule o casquillo que posee un anillo de
posicionamiento para la sintonía del conector. El material utilizado en la ferrule es la zirconia con un diámetro exterior de
2,499 mm (tolerancia 0,5%). Se admite un desvío de la forma cilíndrica, de la rugosidad de la superficie y ovalidad inferior al
0,5%. El conector tipo FC es metálico y con inserción a rosca; el conector tipo SC es de plástico y con inserción push-pull.
-Pulido de la Ferrule. El tipo PC (pulido convexo) puede entregar características PC, SuperPC y UltraPC; se diferencian en
la pérdida de retorno. El conector de Pulido Convexo PC tiene la pérdida de retorno comprendida entre 27 y 40 dB; en el
caso SuperPC se encuentra entre 40 y 50 dB; para UltraPC se obtiene más de 50 dB. El pulido APC PC angulado. Se trata de
un ferrule cuyo extremo posee un corte de 8º respecto a la horizontal. Este proceso se logra mediante el pulido sucesivo con
la inclinación indicada. El beneficio obtenido mediante este proceso es reducir la reflexión de Fresnel que ocurre cuando la
luz cruza desde un medio (el núcleo de la fibra óptica) a otro (el espacio entre conectores en el adaptador). Se comprueba que
una interfaz no perpendicular reduce la reflexión de Fresnel y la pérdida de retorno.
-El conector tiene una vida útil superior a las 1000 conexiones-desconexiones; la resistencia a la tracción es superior a 10
Kg. Los ciclos de temperatura muestran que el margen de operación es desde -25 a +70 ºC y el de almacenamiento desde -40
a +80 ºC.
-Jumper o Patch-cord. En la mayoría de las aplicaciones con fibras ópticas se desea un cable conectorizado en sus extremos
para unir el cable de transporte con el terminal óptico. El Jumper/Patchcord es un tramo de cable simplex monofibra o
duplex con ambos extremos conectorizados, mientras que un Pigtail tiene un solo extremo conectorizado y el otro extremo se
empalma mediante fusión al cable óptico. En el caso de los jumper es posible la conexión de distintos tipos de conectores en
cada extremo.
TIPOS DE CONECTORES.
Se disponen de los siguientes tipos de conectores:
-FC (Fiber Conector). Se produce en las técnicas APC y PC (Phisic Contact). El tipo APC posee una ferrule con acabado en
ángulo. El ángulo especificado es de 8 grados con lo cual se logra un óptimo en la pérdida de retorno (en general muy
superior a 65 dB). El tipo PC puede entregar características PC, SuperPC y UltraPC; se diferencian en la pérdida de retorno.
El conector de Pulido Convexo PC tiene la pérdida de retorno comprendida entre 27 y 40 dB; en el caso SuperPC se
encuentra entre 40 y 50 dB; para UltraPC se obtiene más de 50 dB. Este modelo de conector es compatible con el diseño
NTT. Posee un anillo de posicionamiento para la sintonía del conector.
Ronellys Flores---CAF---Foro, materia fibra optica unet
